Distribuidores y derivadores y filtros para TV

10.400

10.400/2
10.400/3
10.400/4

Distribuidor (SPLITTER).

Con paso DC (DC power pass).

Características comunes
Impedancia	75 Ω
Material caja	zinc inyectado

Versiones
Ref.	Tipo	Nº vías	Banda de paso	Atenuación de paso	Atenuación de retorno	Dimensiones	Presentación	Tipo conector
10.400/2	distribuidor 2 vías	2	5 - 2400 MHz	4,5 dB	16 dB	57 x 48 x 17 mm	bolsa	F hembra
10.400/3	distribuidor 3 vías	3		8 dB	16 dB	79 x 48 x 17 mm
10.400/4	distribuidor 4 vías	4		10 dB	15 dB	79 x 48 x 17 mm

Ver precios

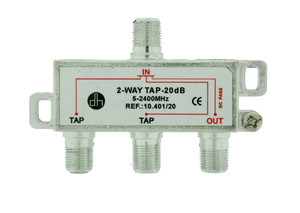

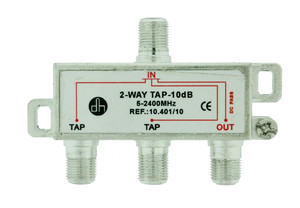

10.401

10.401/10
10.401/20

Modelo descatalogado.

Derivador (TAP) satélite/terrestre de 2 vías.

Con paso DC (DC power pass).

Características comunes
Impedancia	75 Ω
Material caja	zinc inyectado

Versiones
Ref.	Nº vías	Banda de paso	Atenuación vías	Atenuación de paso		Atenuación de retorno
Ref.	Nº vías	Banda de paso	Atenuación vías	SAT	TV/FM	Atenuación de retorno
10.401/10	2	5 - 2400 MHz	10 dB	4 dB	1,9 dB	> 20dB
10.401/12			12 dB	2,2 dB	1,6 dB
10.401/16			16 dB	1,8 dB	1,4 dB
10.401/20			20 dB	1,2 Db	1 dB

10.402

10.402

Mezclador / Diplexor.

Mezcla o separa señales de TV satélite y terrestre.

Características
Tipo	mezclador
Nº vías	3
Banda de paso	47-862 MHz (VHF/UHF)	950-2400 MHz (SAT)
Desacoplo	30 dB
Atenuación de paso	0,9 dB	1,5 dB
Atenuación de retorno	18 dB
Dimensiones	57 x 48 x 17 mm
Presentación	bolsa
Material caja	zinc inyectado
Tipo conector	F hembra

Agregar a cesta Ver precios

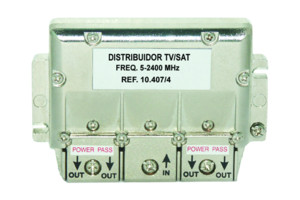

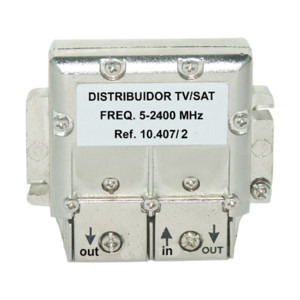

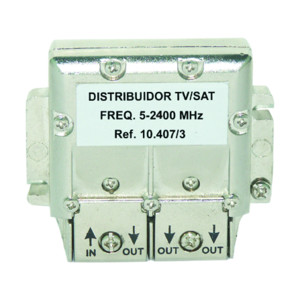

10.407

10.407/2
10.407/3
10.407/4

Modelo descatalogado.

Vea en su lugar el modelo 10.400

Distribuidor de señal de televisión terrestre, digital y satélite. (SPLITTER).

Caja de zinc inyectada.

Salida de conexiones por la parte inferior de la caja.

Incluye tapa protectora.

Con paso DC (DC power pass).

Versiones
Ref.	Nº vías	Banda de paso	Atenuación de paso	Atenuación de retorno	Impedancia	Dimensiones
10.407/2 Vea 10.400/2	2	5 - 2400 Mhz	4,5±1 dB	16 dB	75 Ω	61 × 56 × 14 mm
10.407/3 Vea 10.400/3	3		8±1 dB	16 dB		61 × 56 × 14 mm
10.407/4 Vea 10.400/4	4		10±1 dB	15 dB		82 × 56 × 14 mm

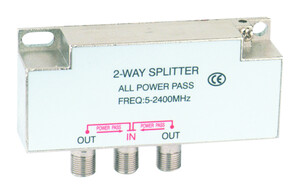

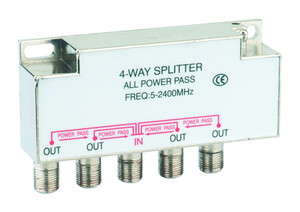

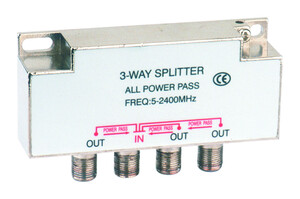

10.408

10.408/2
10.408/3
10.408/4

Modelo descatalogado.

Distribuidor SAT./Terrestre

Versiones
Ref.	Nº vías
10.408/2	2
10.408/3	3
10.408/4	4

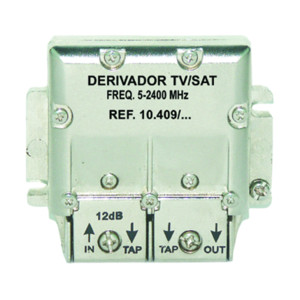

10.409

10.409/12

Modelo descatalogado.

Vea en su lugar el modelo 10.401

Derivador de señal de televisión satélite/terrestre de dos vías.

Salida de conexiones por la parte inferior de la caja.
Incluye tapa protectora.

Características comunes
Impedancia	75 Ω
Dimensiones	61 × 56 × 14 mm
Material caja	zinc inyectado

Versiones
Ref.	Tipo	Banda de paso	Atenuación vías	Atenuación de paso		Atenuación de retorno
Ref.	Tipo	Banda de paso	Atenuación vías	SAT	TV/FM	Atenuación de retorno
10.409/12 Vea 10.401/12		5 - 2400 Mhz	12 dB	2,2 dB	1,6 dB	>20 dB
10.409/16 Vea 10.401/16			16 dB	1,8 dB	1,4 dB
10.409/20 Vea 10.401/20			20 dB	1,2 dB	1 dB
10.409/8 Vea 10.401/10	8 dB		8 dB	4 dB	1,9 dB

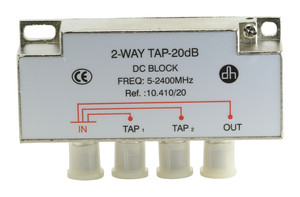

10.410

10.410/20

Modelo descatalogado.

Derivador (TAP) SAT/Terrestre. 2 vías

Caja de zinc inyectada

Salida de los conectores "F" por la parte inferior de la caja

Características comunes
Impedancia	75 Ω
Dimensiones	91'6 × 39'2(+13) × 21'3

Versiones
Ref.	Tipo	Banda de paso	Atenuación vías	Pérdida de inserción	Pérdida de retorno
10.410/12		5 - 2400 MHz	12 dB
10.410/15	15 dB		15 dB	3,0 dB	20 dB
10.410/20	20 dB		20 dB	2,0 dB	25 dB

Vea también
Ref.	Descripción
10.412	Caja de intemperie de PVC.

10.412

10.412

En liquidación.

Caja de intemperie de PVC.

Para protección de los distribuidores 10.408, derivadores 10.410 y mezcladores 10.418.
Accesorios:
- 1 brida de nylon
- 2 tornillos
- 2 tacos

Características
Color	blanco
Dimensiones	96'4 × 89'2 × 33 mm
Material	PVC

Agregar a cesta Ver precios

Vea también
Ref.	Descripción
10.410	Derivador (TAP) SAT/Terrestre. 2 vías

10.413

10.413/2
10.413/3
10.413/4
Conexión rápida

Distribuidor (SPLITTER) SAT/TV de conexión rápida.

Con paso DC (DC power pass).

Características comunes
Impedancia	75 Ω
Material caja	zinc inyectado
Tipo conector	F hembra

Versiones
Ref.	Tipo	Nº vías	Banda de paso	Atenuación de paso	Atenuación de retorno	Dimensiones	Presentación
10.413/2	distribuidor	2	5 - 2400 MHz	4 dB	12 dB	57×27×18 mm	bolsa
10.413/3		3		6 dB		57×27×18 mm
10.413/4		4		8 dB		78×27×18 mm

Ver precios

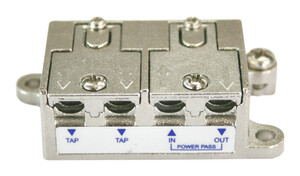

10.414

10.414/10
Conexión rápida

Modelo descatalogado.

Derivador (TAP) de TV SAT/Terrestre.

Características comunes
Impedancia	75 Ω
Material caja	zinc inyectado

Versiones
Ref.	Nº vías	Banda de paso	Atenuación vías	Atenuación de paso		Atenuación de retorno
Ref.	Nº vías	Banda de paso	Atenuación vías	SAT	TV/FM	Atenuación de retorno
10.414/10	2	5 - 2400 MHz	10 dB	4 dB	1,9 dB	> 20dB
10.414/12			12 dB	2,2 dB	1,6 dB
10.414/16			16 dB	1,8 dB	1,4 dB
10.414/20			20 dB	1,2 dB	1 dB

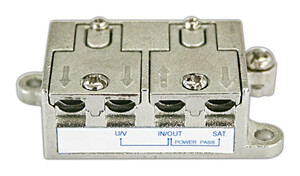

10.415

10.415
Conexión rápida

Modelo descatalogado.

Mezclador / Diplexor de conexión rápida.

Mezcla o separa señales de TV satélite y terrestre.

Características
Banda de paso	47-862 MHz (VHF/UHF)	950-2400 MHz (SAT)
Desacoplo	30 dB
Atenuación de paso	0,9 dB	1,5 dB
Atenuación de retorno	18 dB
Material caja	zinc inyectado

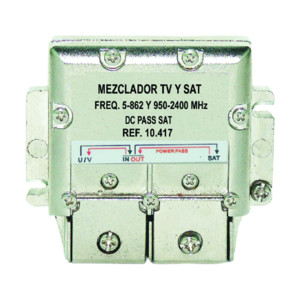

10.417

10.417

Modelo descatalogado.

Vea en su lugar el modelo 10.402

Mezclador / diplexor.

Mezcla o separa señales de Satélite y UHF/VHF (TV-Terrestre).
Caja de zinc inyectada.
Salida de conexiones por la parte inferior de la caja.
Incluye tapa protectora.
Atenuación de paso:
- 47-862 MHz: 0'9 dB.
- 950-2400 MHz: 1'5 dB.

Características
Atenuación de retorno	18 dB
Dimensiones	61 × 56 × 14 mm
Aislamiento	30 dB

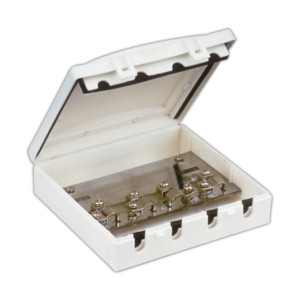

10.427

10.427

Modelo descatalogado.

Derivador terrestre especial, 2 vías.

Derivador de antena terrestre universal con 2 salidas para el montaje en serie, que permite la instalación de hasta 15 derivadores. Con caja apta para intemperie. Color blanco.

Muy importante: Colocar una resistencia de 75 Ω en el terminal de salida del último derivador.

Características
Banda de paso		5 - 1000 MHz
Impedancia		75 Ω
Dimensiones		96'4 × 89'2 × 33 mm
Separación	TV/FM	30 dB
Separación	UHF	13 dB
Atenuación de inserción UHF		2 dB
Atenuación de inserción VHF/FM		1 dB

10.430

10.430/5G

Filtro LTE para antenas. F hembra a F macho.

Características comunes
Dimensiones	Ø12 × 57 mm
Tipo conector 1	F macho
Tipo conector 2	F hembra

Versiones
Ref.	Tipo	Banda de paso	Presentación	DC pass
10.430/5G	conector LTE para antena F	5 - 694 MHz	bolsa	sí
10.430	conector LTE para antena F	5 - 790 MHz	bolsa	300 mA

Ver precios

10.432

10.432

Modelo descatalogado.

Filtro LTE para antena. Conectores Ø9'52mm

Características
Banda de paso	5 - 790 MHz
Frecuencia de corte	791 MHz
Tipo conector 1	Ø9'52mm macho
Tipo conector 2	Ø9'52mm hembra
DC pass	300 mA
Dimensiones	210 x 29 x 20 mm
Presentación	bolsa
