81.053

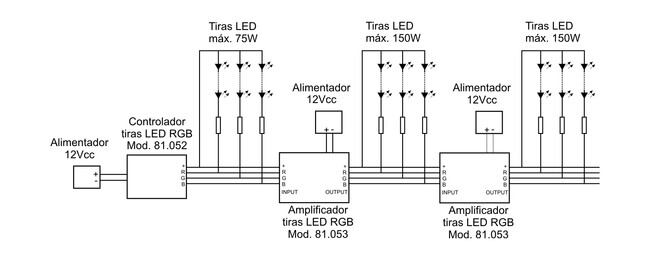

esquema eléctrico

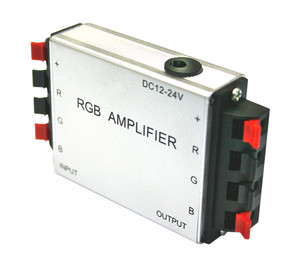

Modelo descatalogado.Amplificador para tiras de LED.
- Compatible con la mayoría de controladores RGB.
- Sistema de control por PWM (modulación de ancho de pulso).
- Se pueden conectar en serie.
- Cada amplificador puede controlar dos tiras de LED (por ejemplo del modelo 81.050/RGB) de 72W y 5 m cada una.
- Funciona con un alimentador (transformador) estabilizado de 12 VDC, tal como el modelo 81.900/80 para una tira (5 m) o el 81.900/150 para dos tiras (10 m).
Información de seguridad
- Utilizar alimentadores de 12 VDC con tensión estabilizada y potencia suficiente.
- Conectar correctamente los cables para no producir cortocircuitos.
- Colocar los cables de acuerdo a los indicadores: R (rojo), G (verde), B (azul), + (positivo).
Características| Peso | 110 g |
|---|
| Temperatura de trabajo | -20 a 60ºC |
|---|
| Dimensiones | 106×65×25mm |
|---|
| Potencia máxima | 150 W |
|---|
| Corriente máxima (por color) | 4 A |
|---|
| Tensión de entrada | 12-24 VDC |
|---|
| Modo conexión | ánodo común |
|---|
| Tipo etapa de salida | CMOS de drenador abierto |
|---|
